Co to jest podwójna parametryzacja linii ?

W skład każdego przewodowego systemu alarmowego wchodzą :
- centrala alarmowa
- czujniki
- sygnalizatory
- instalacja przewodowa .

Dawniej aby uchronić te składniki systemu alarmowego przed dostępem osób niepowołanych , tworzono tzw. linie sabotażowe które bez względu na stan systemu (czuwanie lub nie ) kontrolowały otwarcie obudowy urządzeń .

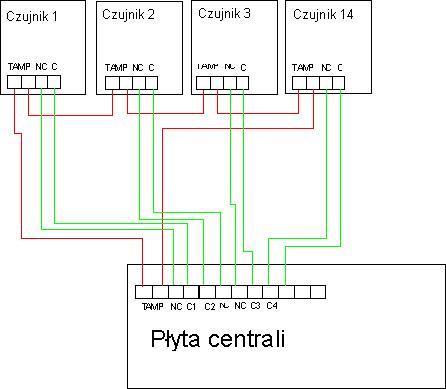

poloczenia NC

Zaletą takiej instalacji była niewątpliwie prostota połączeń ale rozwiązanie to miało również poważne wady :
- w przypadku przerwy w pętli sabotażowej nie było wiadomo gdzie nastąpiła usterka
- każdy z czujników można w prosty sposób zneutralizować , wystarczy zewrzeć przewody . Centrala
   nie wykryje takiej ingerencji .
Aby wyeliminować tą wadę wprowadzono tzw. parametryzację linii EOL, gdzie linia alarmowa w stanie zamkniętym musiała utrzymać odpowiednią rezystancję . Rozwiązanie to pozwala na wykrycie zwarcia lub przecięcia instalacji w trakcie czuwania systemu .
Pętla antysabotażowa TAMP przez 24 godziny czuwa nad otwarciem któregokolwiek z urządzeń .
Zwiększono w ten sposób bezpieczeństwo systemu ale stosowanie pętli TAMP dalej było bardzo kłopotliwym i zawodnym rozwiązaniem .

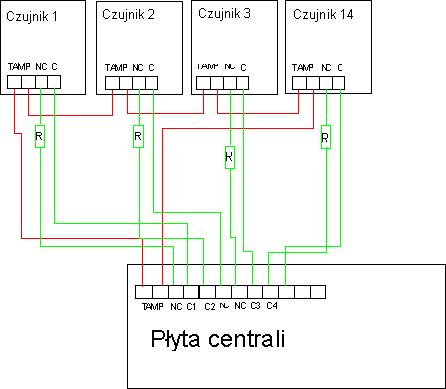

polaczeniaEOL

W obecnych centralach alarmowych mamy możliwość budowania systemów alarmowych z liniami 2EOL czyli podwójnie parametryzowanymi. Oznacza to że nie musimy już stosować osobnej pętli sabotażowej.

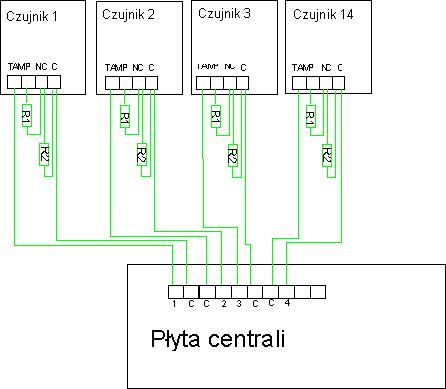

poloczenia2EOL

Jak to działa ?
W przypadku gdy czujnik jest nieaktywny (brak ruchu ) rezystor R2 jest pominiety bo styk alarmowy czujnika C/NC jest zamkniety .
Wartość rezystancji linii równa jest R1 . Centrala interpretuje to jako linia zamknięta .
Kiedy czujnik zadziała styk alarmowy czujnika się otwiera i rezystancja linii wzrasta o wartość R2 , w związku z tym rezystancja linii wynosi
R= R1+R2
Taki stan centrala interpretuje jako linia otwarta .
Inne wartości rezystancji linii centrala interpretuje jako sabotaż systemu .

Istnieją również centrale w których istnieje możliwość załączenia podwojenia linii alarmowych tzw. ATZ .Ta funkcja pozwala nam w prosty sposób zmniejszyć ilość przewodów [ centrala-czujnik] z zachowaniem możliwości rozróżnienia zadziałania każdego z czujników . Poniżej sposób podłączenia dwóch czujników do jednego wejścia centrali z wykorzystaniem funkcji ATZ
poloczenieATZ

Wartości rezystorów dla central PARADOX
R1 ; R3 - 500 Ohm
R2 - 1K
R4 - 2,2K

Jak to działa ?
Przy nieaktywnych czujnikach rezystancja linii jest sumą rezystancji R1 i R3 czyli
500 + 500 = 1K
Centrala interpretuje jako linia zamknięta .
W przypadku naruszenia tylko czujnika 1 rezystancja linii wzrasta o wartość R2 i wynosi

R1+R3+R2 = 2K

Centrala interpretuje ten stan jako naruszenie linii pierwszej .
W przypadku naruszenia tylko czujnika 2 , rezystancja linii wzrasta o wartość R4 i wynosi

R1+R2+R4 = 3,2K

Centrala interpretuje ten stan jako naruszenie linii 5.
W przypadku naruszenia czujników 1 i 2 , rezystancja linii wynosi

R1+R2+R3+R4 = 4,2K

Centrala interpretuje ten stan jako naruszenie linii 1 i 5 .Jeżeli wejście alarmowe przyjmie inną wartość rezystancji niż omówione , centrala potraktuje to jako sabotaż systemu i zareaguje zgodnie z definicją sabotażu wskazując sabotaż linii 1/5 .

Tak jak wspomniałem, dużą zaletą takiego rozwiązania jest zmniejszenie okablowania systemu . Na jednym przewodzie 4x0,5mm można zainstalować dwa czujniki zachowując wszelkie warunki rozróżniania linii alarmowych .
